產品概述

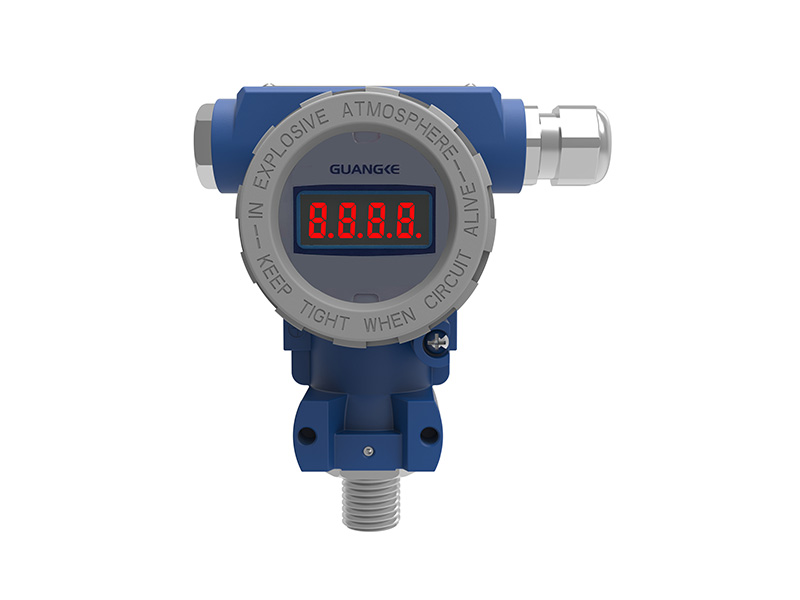

GKYWG-60XⅡ罐旁顯示儀又叫通用現場遠傳變送器顯示儀，是由河北光科測控設備有限公司研制開發出的防爆顯示儀表。利用4-20mA電流回路計算方式，準確的計算出現場液位、溫度、壓力等標準信號的數值并顯示出來，可安裝在現場或者控制室任何區域，方便安裝在現場裝置區高溫、有毒、易燃的工業現場環境，主要用于石油化工、電力、醫藥、消防等行業。

產品特點

防爆殼體設計可以用于各種工業現場（已經通過國家防爆認證）

安全等級為SIL3、可以用在各種環境

不需要外加電源，接線方便直接串入4-20mA回路即可實現測量

顯示清晰、紅色LED顯示方便夜晚或中午強光下讀取數值，并適應高寒地區（-45℃-80℃）顯示屏適合高寒地區

實用范圍：磁致伸縮液位計、雷達液位計、溫度變送器、壓力變送器、氣體報警器等模擬量標準信號的儀表

產品參數

精度：0.1%

線制：兩線制

顯示方式：紅色高亮LED數碼管顯示  4位顯示

報警功能：可以設置兩個報警點，低于下限或高于上限報警，閃爍顯示

修正功能：顯示量程及小數點修正功能

環境溫度：-45℃ -80℃

防護等級：IP68

防爆標志 : ExdII+H2 T6GB  ExdIICT6

過程連接：G1/2   或標準支架

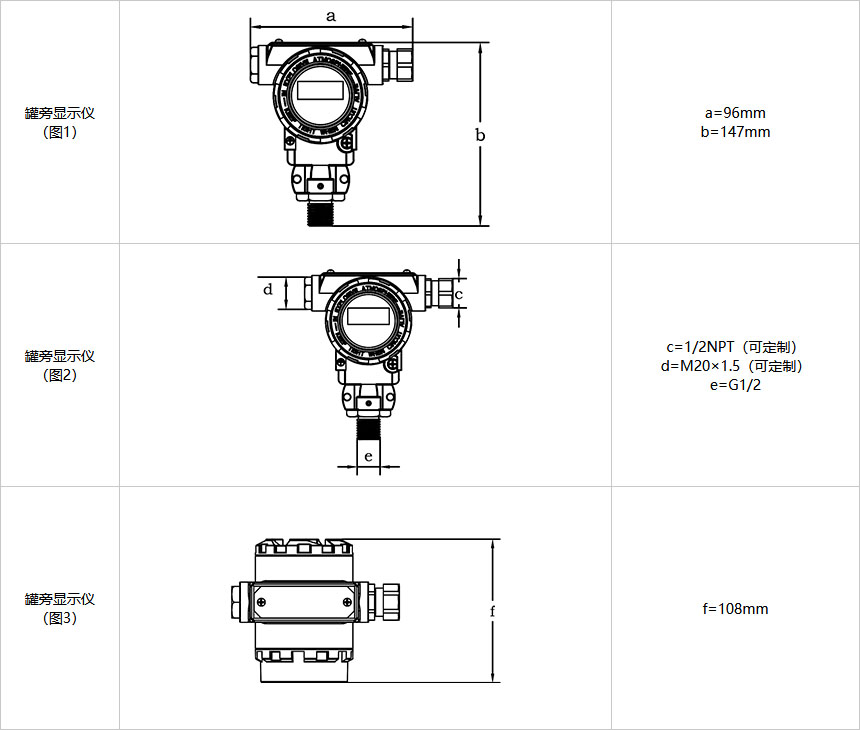

外形安裝尺寸

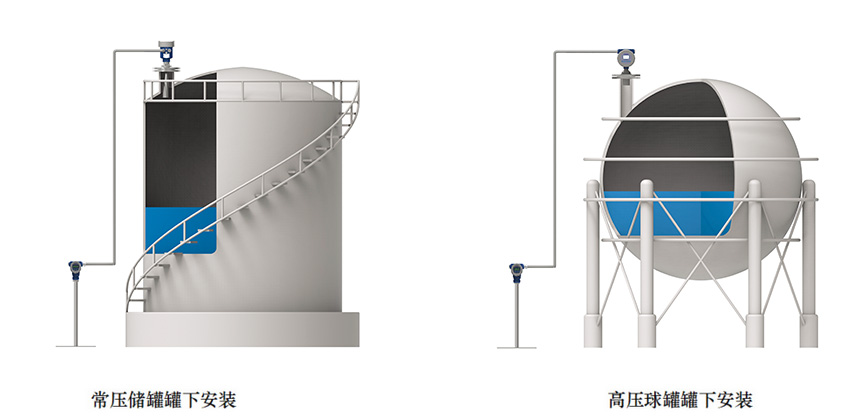

安裝示意圖

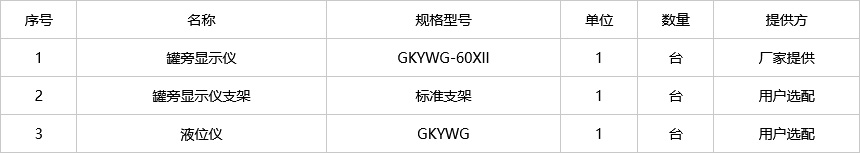

配置表

接線示意圖

1、箭頭1接線4-20mA，進線。

2、箭頭2接線4-20mA，出線。

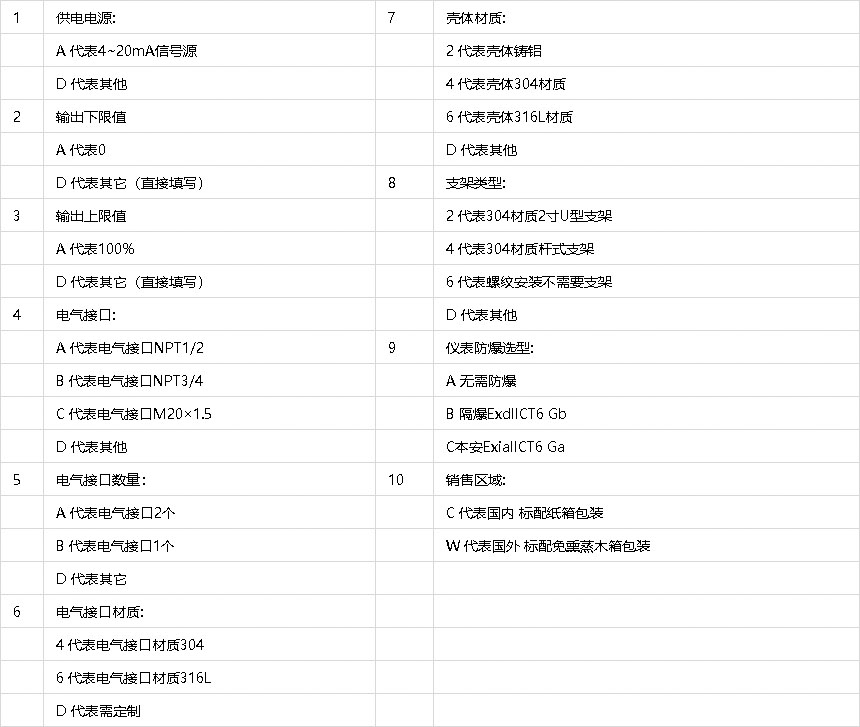

罐旁顯示儀選型表

實例：GKYWG-60XⅡ罐旁顯示儀,A代表，A代表帶支架，A代表液位， A代表內銷ZL代表銷售人員為張亮。
